HW C-ALU

Спецификация

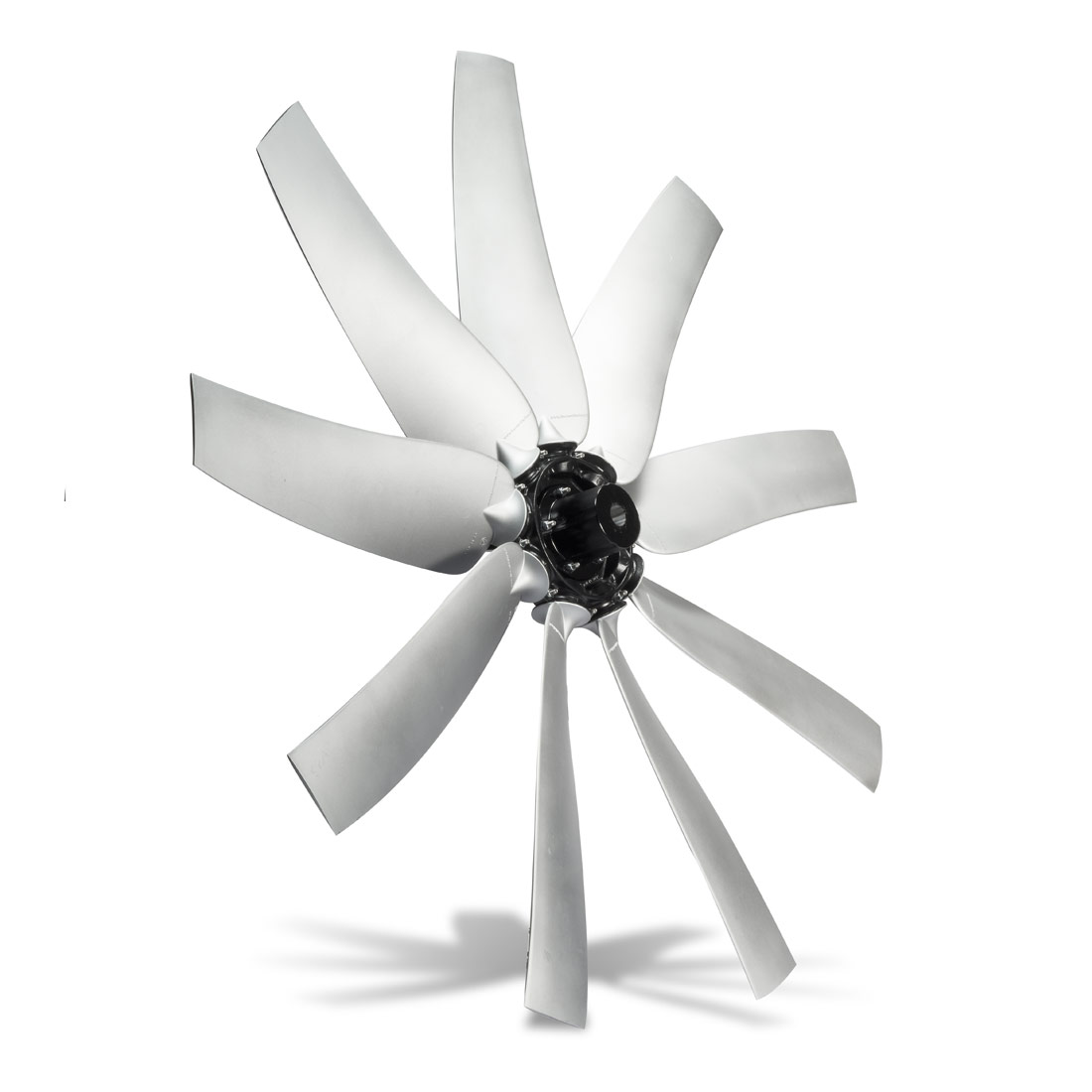

R-рабочие колёса, собраны из лопастей с реверсивным
профилем из алюминия на лёгкой ступице из алюминиевого
сплава. Эти рабочие колёса предназначены для использования
в агрессивных средах и с высокой температурой (сушильные
камеры). Рабочие колёса доступны в конфигурации с 5/9/12/16
лопатками для вращения по часовой стрелке или против неё.
Лопасти имеют угол наклона от 20°до 45° и могут производить
реверсивный поток воздуха.

No. Blades	Blade Type	ØA max mm	ØB mm	ØC mm	No. Holes ØC	ØC1*** mm	No. Holes ØC1	ØD mm	ØE mm	ØF mm	G mm
5	CLS	796	158	139	5 Ø6,5	-	-	55	44-52	14÷34	0-42-62
5	CL	1050	158	139	5 Ø6,5	-	-	55	44-52	14÷34	0-42-62
9*	CLS	846	202	184	9 Ø6,5	110	9 Ø6,5	75-95	45-51-73-95	14÷42	0-42-52 62-82-112
9*	CL	1100	202	184	9 Ø6,5	110	9 Ø6,5	75-95	45-51-73-95	14÷42	0-42-52 62-82-112
12*	CLS	926	280	264	12 Ø6,5	185	12 Ø6,5	75-170	45-51-73-95	14÷42	0-42-52 62-82-112
12*	CL	1180	280	264	12 Ø6,5	185	12 Ø6,5	75-170	45-51-73-95	14÷42	0-42-52 62-82-112
16**	CLS	1026	375	358	16 Ø6,5	280	16 Ø6,5	75-240	45-51-73-95	14÷55	0-42-52 62-82-112
16**	CL	1280	375	358	16 Ø6,5	280	16 Ø6,5	75-240	45-51-73-95	14÷55	0-42-52 62-82-112

* 5 Ø6,5 holes on Ø90 for interchangeable boss connections
** 5 Ø6,5 holes on Ø90 and 9 Ø6,5 holes on Ø110 for interchangeable boss connections
*** only for medium or total tightening
