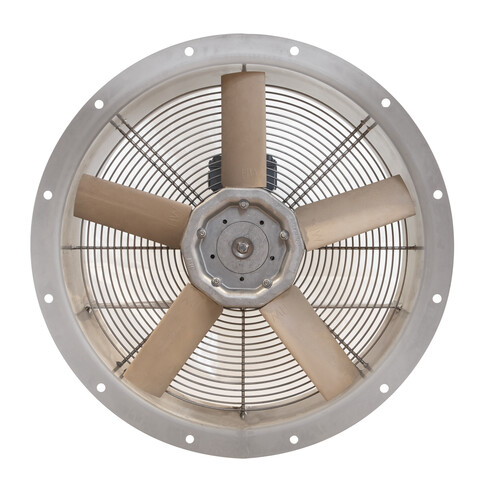

VENTILATORI ASSIALI ATEX

GRUPPO II, CATEGORIA 2, “EX H“ PER GAS E POLVERI


Dettagli tecnici

Range
Diametri da 300 mm a 1250 mm

Classi di temperatura
T4
, max temperatura superficie ≤ 135° C

Gruppi gas
IIB
- Atmosfere contenenti etilene, o gas e vapori altrettanto pericolosi

Gruppi polveri
IIIC
– Atmosfere contenenti polveri conduttive

Costruzione

  • Ventola Ventola assiale ad alta efficienza, testati nella camera di prova AMCA 210 di HW Ventilation
  • Pale:
    • acciaio AISI 316 o AISI 304 – saldato
    • Alluminio – angoli di calettamento fissi o variabili
    • Poliammide antistatica (PA6) – angoli di calettamento fissi o variabili
    • PA antistatica (PAA)
    • PA antistatica, auto-estinguente (PAX)
    • PA antistatica, auto-estinguente, con schermatura magnetica (PAM)
  • Mozzi:
    AISI 316 o acciaio inox 304
    Lega di alluminio

Bilanciamento secondo norma ISO 1940

  • Convogliatore:
  • Acciaio inox verniciato S235JR
  • Acciaio inox AISI 316
  • Acciaio inox AISI 304

Finiture:

  • Vernice epossidica
  • Decapaggio e passivazione
  • Galvanizzazione

Motore:

Motore asincrono trifase ad induzione per atmosfere potenzialmente esplosive (costruito in accordo alle direttive 2014/34/EU, 2014/30/EU):
II 2G Ex d de IIB T5, T4, T3 Gb

II 2G Ex d de IIC T5, T4, T3 Gb

II 2D Ex tb IIIC T100°C, T125°C, T150°C Db IP6X

Standard applicabili: EN 60079-0; EN 60079-1; EN 60079-7; EN 679-31; IEC60034-1,5,6.7,8,9,12,14; IEC 60072

Accessori

  • griglie di protezione
  • porte di ispezione
  • piedini
  • silenziatori
  • flange
  • junction box ATEX

Versioni

  • Cassa corta: il motore è parzialmente coperto dal convogliatore
  • Cassa lunga: il motore è totalmente coperto dal convogliatore

Vantaggi

  • Flusso elevato con cadute di pressione limitati
  • Soluzioni ad-hoc studiate per ogni specific progetto
  • Grande varietà di accessori e componenti personalizzati ATEX
  • Motori e componenti elettrici da fornitori altamente qualificati
  • Certificati e test report ATEX accompagnano ogni singolo ventilatore
  • Test di performance sono gestiti internamente (camera AMCA 210)
  • Tempi di consegna rapidi, indipendentemente dalle quantità

Certificazioni

I nostril ventilatori ATEX sono progettati, costruiti e testati da HW Ventilation, in accord alla direttiva ATEX 2014/34/UE. Tutte le procedure seguite per costruire I ventilatori sono elencate nel fascicolo tecnico di HW Ventilation e depositate presso l’ente notificato TÜV Rheinland Industrie Service GmbH.
